دستگاهUVمارکینگ از 6 بخش اصلی تشکیل شده و قیمت تقریباً 70٪ به کیفیت همین بخشها بستگی دارد.
سورس لیزر (Laser Source) – مهمترین و گرانترین قطعه
این قطعه موتور اصلی دستگاه است و بیشترین تاثیر روی قیمت دارد.
تفاوتهای مهم سورس: توان (3W، 5W، 10W، 15W)
| توان | کاربرد |
قیمت |
| 3W | کار سبک، پلاستیک، قطعات کوچک | ارزان |
| 5W | کار نیمه صنعتی | متوسط |
| 10W | کار صنعتی، سرعت بالا | گران |
| 15W | تولید انبوه | خیلی گران |
توان بیشتر = سرعت بیشترتوان بیشتر = عمر بیشتر در کار سنگین
توان بیشتر = قابلیت مارک روی مواد سختتر
برند سورسUVمارکینگ
سورس ارزان چینی → عمر 5,000–10,000 ساعت
سورس صنعتی → عمر 20,000 ساعت یا بیشتر
پایداری بیشتر
کیفیت خط بهتر
خرابی کمتر
این مورد میتواند تا 3 برابر اختلاف قیمت ایجاد کند.
سیستم خنککننده (Cooling system)
UV لیزر به دمای بسیار پایدار نیاز دارد.

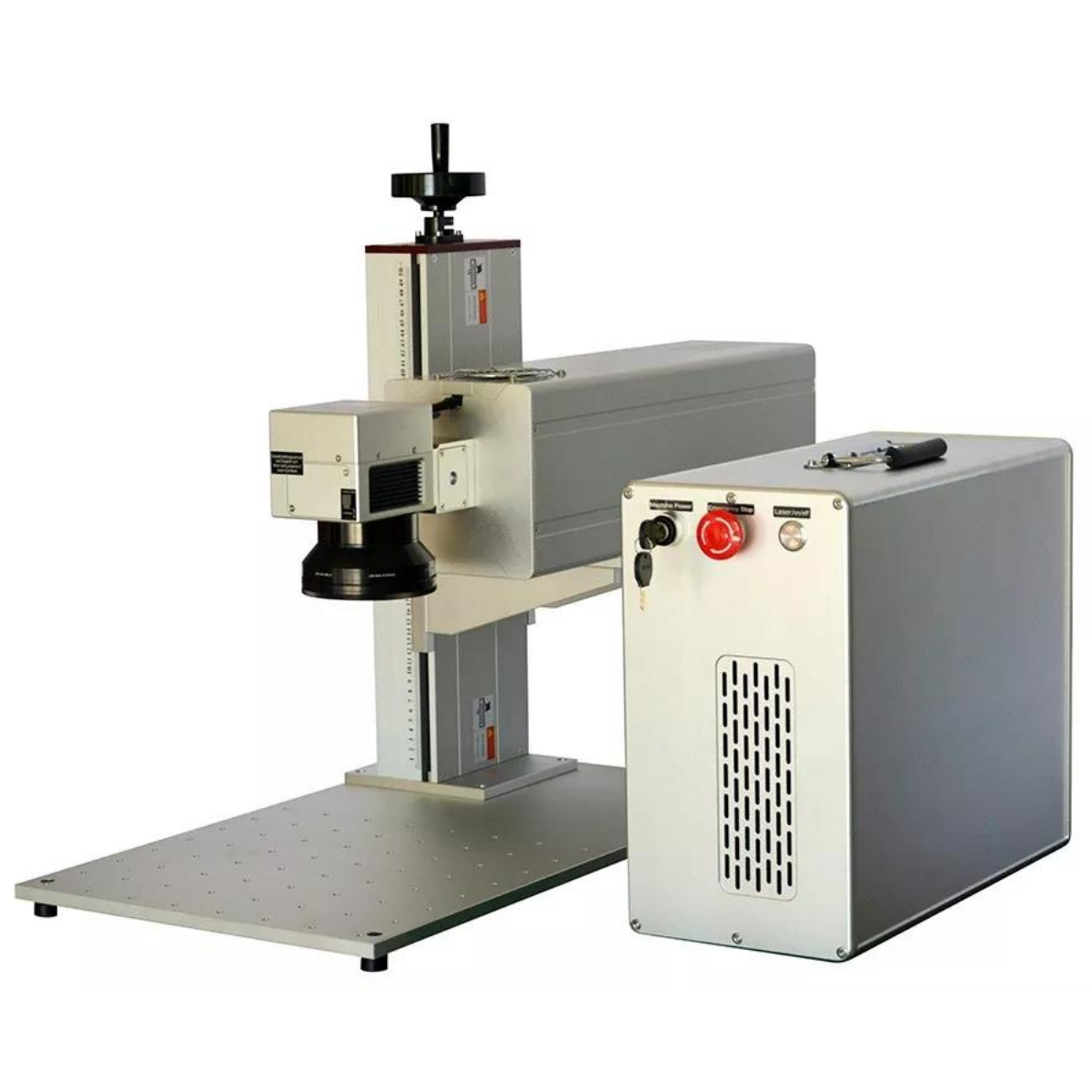

1-هوا خنک (Air-cooled)
مزایا:
ارزان
ساده
معایب:
فقط چند ساعت کار مداوم
عمر کمتر

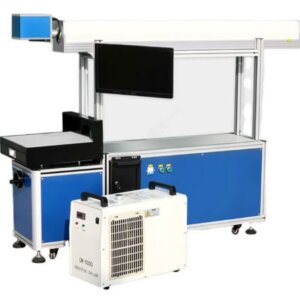

آب خنک (Water-cooled)
مزایا:
کار 24 ساعته
عمر لیزر بسیار بیشترکیفیت ثابتتر
معایب:
- گرانتر
- نیاز به چیلر
این مورد میتواند 1000 تا 3000 دلار اختلاف ایجاد کند.
گالوو اسکنر (Galvo Scanner) – تعیین کننده سرعت و دقت
گالوو دو آینه بسیار سریع است که لیزر را حرکت میدهد.
سرعتهای مختلف:
- ارزان: 2000 mm/s
- متوسط: 5000 mm/s
- حرفهای: 10000–15000 mm/s
گالوو ارزان:
- نوشته موجدار میشود
- دقت کم
گالوو خوب:
- خطوط کاملاً صاف
- سرعت بالا
- مناسب QR و کار صنعتی
لنز (F-theta lens)تاثیر مستقیم روی کیفیت
لنز تعیین میکند:
- اندازه نقطه لیزر
- وضوح نوشته
- اندازه فضای کاری
لنز بهتر:
- خط تا 0.01 mm ایجاد میکند
لنز ارزان:
- نوشته ضخیم و بیکیفیت
کنترلر و برد الکترونیکی
- برد ارزان → ناپایداری
- برد اصلی (BJJCZ، EZCAD) → دقیق و صنعتی
کنترلر تعیین میکند:
سرعت واقعی
دقت
سازگاری با نرمافزار
کیفیت بدنه و مونتاژ
تفاوت زیاد است:
دستگاه ارزان:
شاسی سبک
لرزش
دقت کم
دستگاه صنعتی:
شاسی سنگین
بدون لرزش
عمر طولانی
تفاوت واقعی داخل دو دستگاه (مثال واقعی)
دستگاه ارزان 2000 دلار
سورس ضعیف 3W
هوا خنک
گالوو معمولی
لنز معمولی
عمر کمتر
مناسب:
کار سبک
کارگاه کوچک
دستگاه 6000 دلار
سورس 5W یا 10W صنعتی
آب خنک
گالوو سریع
لنز حرفهای
مناسب کار 24 ساعته
چرا UV ذاتاً گران است؟
چون UV با طول موج 355nm کار میکند و با روش cold marking بدون ایجاد گرما مواد را مارک میکند.
مزیت:
بدون سوختگی
فوق دقیق
مناسب PCB، پلاستیک، شیشه
اما ساخت آن پیچیده و گران است.
مثال ساده واقعی (تشبیه)
مثل موتور ماشین:
موتور ضعیف = قیمت کم
موتور قوی و ژاپنی = قیمت زیاد
در UV مارکینگ:
سورس لیزر = موتور
مهمترین عاملها به ترتیب اهمیت
- سورس لیزر
- سیستم خنککننده
- گالوو
- لنز
- کنترلر
- بدنه
