تفاوت لنزF-THETAو لنزOPEXدردستگاه های لنز فایبرمارکینگ چیست ؟
در سیستمهای فایبرمارکینگ لیزری فایبر، کیفیت و یکنواختی حکاکی بهطور مستقیم به نوع لنز اپتیکی مورد استفاده وابسته است. دو نوع لنز پرکاربرد در این حوزه، لنزهای F-Theta و OPEX هستند. این مقاله به بررسی ساختار اپتیکی، عملکرد، مزایا و کاربردهای صنعتی این دو لنز میپردازد.
سیستمهای فایبرمارکینگ مبتنی بر هد گالوو، برای هدایت پرتو لیزر از آینههای اسکنر و یک لنز نهایی استفاده میکنند. این لنز وظیفه دارد پرتو را به سطح کار منتقل کرده و کیفیت نقطه لیزر (Spot Size)، یکنواختی میدان و عمق فوکوس را کنترل کند. انتخاب لنز مناسب نقش تعیینکنندهای در دقت و کیفیت خروجی دارد.

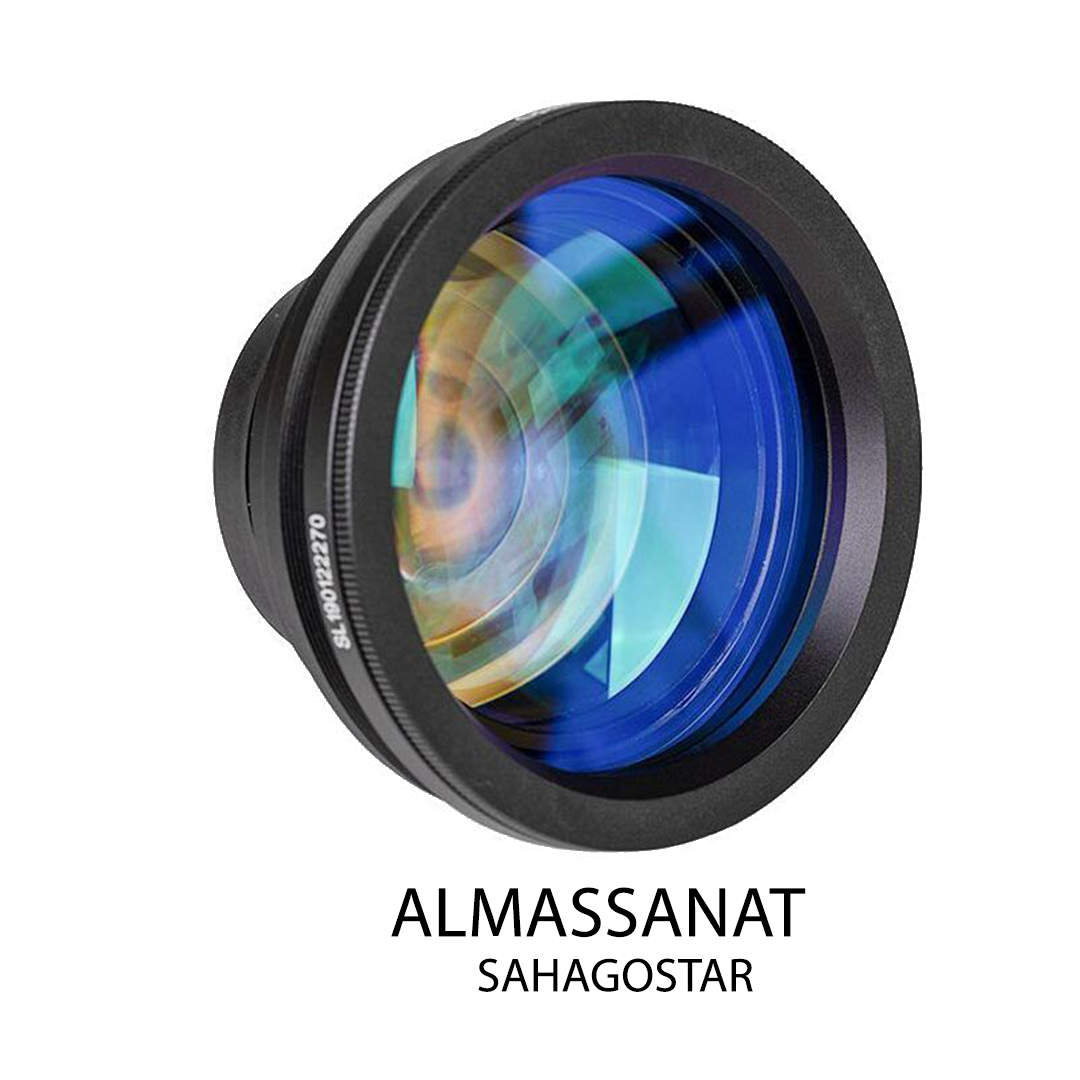

2. لنز F-Theta
2-1. ساختار و اصل عملکرد
لنز F-Theta به گونهای طراحی شده که رابطه خطی بین زاویه اسکن گالوو (θ) و موقعیت نقطه لیزر روی سطح برقرار کند (f × θ). این طراحی باعث ایجاد میدان تخت (Flat Field) میشود.
ویژگیهای فنی
فاصله فوکوس ثابت در کل میدان
اعوجاج کم در لبهها
میدان کاری استاندارد (110×110 / 200×200 / 300×300 mm)
مناسب طول موج 1064nm (لیزر فایبر)
کاربردها
مارکینگ پلاک فلزی
حک سریال و QR
قطعات تخت صنعتی
صنایع خودروسازی و ابزار دقیق
-مزایا
یکنواختی بالا
قیمت اقتصادی
نصب و تنظیم ساده
3. لنز OPEX
3-1. ساختار و اصل عملکرد
لنز OPEX معمولاً در سیستمهای داینامیک فوکوس یا 3D مارکینگ استفاده میشود. این لنز قابلیت تنظیم فاصله فوکوس در حین عملیات مارکینگ را دارد و برای سطوح غیرتخت طراحی شده است.
ویژگیهای فنی
عمق فوکوس بیشتر
امکان جبران تغییر ارتفاع قطعه
مناسب مارکینگ سهبعدی
3-3. کاربردها
قطعات استوانهای
سطوح منحنی
قالبهای صنعتی
قطعات با اختلاف ارتفاع
3-4. مزایا
کیفیت مارک یکنواخت روی سطوح منحنی
انعطافپذیری بالا
4. مقایسه فنی
پارامتر
F-Theta
OPEX
نوع سطح هدف
تخت
منحنی / سهبعدی
عمق فوکوس
محدود
بیشتر
قیمت
اقتصادی
بالاتر
پیچیدگی سیستم
ساده
پیشرفته
نیاز به کنترلر خاص
خیر
بله (در سیستمهای 3D)
5. نتیجهگیری
لنز F-Theta بهعنوان گزینه استاندارد در اکثر دستگاههای فایبر مارکینگ صنعتی استفاده میشود و برای مارکینگ سطوح صاف بهترین عملکرد را دارد. در مقابل، لنز OPX در سیستمهای پیشرفته و برای سطوح منحنی یا قطعات سهبعدی کاربرد دارد.
انتخاب بین این دو لنز باید بر اساس نوع قطعه، دقت مورد نیاز، بودجه و سطح فناوری سیستم انجام شود.
